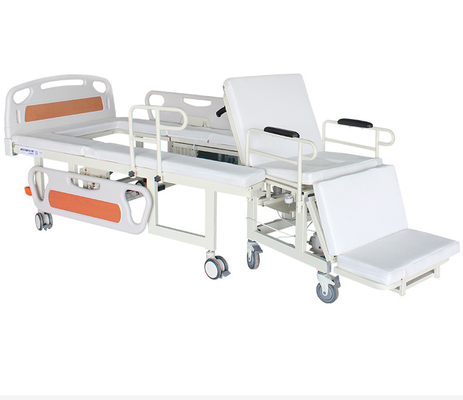

Cama elétrica dos cuidados da casa com branco destacável da cadeira de rodas do bacio

Cama elétrica dos cuidados da casa com branco destacável da cadeira de rodas do bacio

Ⅰ. Introdução

A fim aliviar a dor física a longo prazo e o esforço psicológico do paciente causados pela falha da autossuficiência, e melhorar a autoconfiança paciente, nós melhoramos com base na cama de nutrição multi-funcional para projetar um pouco mais de “cama multi-funcional humanizada do cuidado da cadeira de rodas”. Nós combinamos a função da cadeira de rodas com a cama de nutrição. A cadeira de rodas pode ser separada da cama de nutrição com base em funções tais como o levantamento e a redução do resto do espaldar e de pé, etc. Este aumento o espaço da atividade dos pacientes, que aliviam a pressão do cuidado.

Ⅱ. Aplicando o grupo

Usado principalmente para pacientes com hemiplegia, fraqueza de músculo, baixo e ferimento médio da medula espinal do grau, fraturas, queimaduras, hyposthenia e outras razões que não podem ser independentemente autossuficiência.

Ⅲ. Especificações

1. Nome do produto: Cama multifuncional do cuidado da cadeira de rodas

2. Tamanho do produto:

3. Modelo do produto: Tipo elétrico mim tipo elétrico II

4. Materiais do produto: aço laminado

5. Indicadores técnicos do controlador

6.Specifications das funções:

lista 7.Packing

Diagrama do controlador da cama dos cuidados da cadeira de rodas

1. Instale rodízios da cama

Ajuste a altura dos rodízios para fazer a cama e a cadeira de rodas no mesmo nível.

2. Motor da restauração

Gire sobre o motor e o poder eletromagnético do fechamento, e a imprensa S1, S2 e botão sem fio do receptor por 3 segundos terminar a restauração.

Funções de restauração:

Depois que o sistema é posto sobre pela primeira vez, o sistema precisa de ser restaurado.

No estado da restauração de sistema, na imprensa S1 ou no S2, M1, queda do M2 à extremidade, a restauração é terminada. No estado da restauração de sistema, quando os outros botões são pressionados, a campainha elétrica soará, e quando liberada, a campainha elétrica parará de soar.

Incorporando o estado restaurado: Quando o M1 está na posição de 5mm, a imprensa e guarda o botão da pena por 5 segundos, a campainha elétrica soará e o sistema incorporará o estado restaurado.

3. Como separar a cadeira de rodas

Etapa 1: Gire sobre o fechamento de segurança e mantenha-o sobre.

Etapa 2: Quando o fechamento de segurança está ligada, pressione a parte traseira que aumenta o botão no controlo a distância até até o ângulo apropriado.

Etapa 3: Gire sobre o botão de fechamento eletromagnético e a cadeira de rodas será eliminada.

4. Funções comuns

S1: M1 elevação S2: M1 para baixo

(M1 para baixo a 20mm, automaticamente para baixo à extremidade, aumenta a 5mm)

S3: Elevação S4 do M2: M2 para baixo

S5: M3 elevação S6: M3 para baixo

Ⅵ. Proteção do superaquecimento e da sobrecarga

Proteção atual: 6-7A

Valor da proteção do superaquecimento: 75 ° C

Superaqueça o valor da recuperação da proteção: 45 ° C

Ⅶ. Carregamento e descarregamento da bateria de armazenamento

1. Função de carregamento: Obstrua na bateria, após o gerencio na C.A., se a tensão da bateria não está completa (IE menos do que 29V), a bateria incorpora o estado de carregamento. Se a bateria no estado precedente está completa, a tensão precisa de ser mais baixa do que 23.5V começar carregar. Após o carregamento por alguns minutos, teste a tensão através da bateria e a tensão deve ser alta. Quando a bateria está completa, a tensão do LM317 é “0V”.

2. Descarregando funções

Desligue a alimentação CA, opere todo o botão, o motor correspondente será corrido; quando é reduzido aproximadamente 20V ao ± 1V, gire fora da função da descarga da bateria.

Ⅷ. Métodos da operação

1. Função de levantamento traseira

Método 1: A cama não está no estado virado, imprensa S1, as elevações traseiras do quadro; a imprensa S2, o quadro traseiro desce e retorna à posição horizontal.

2. pé que levanta e que abaixa a função

Quando a cama não estiver no estado virado, a imprensa S3 para levantar o pé; imprensa S4 para abaixar o pé.

No estado de abaixar os pés, é mais conveniente separar a cadeira de rodas para ter a refeição e andar ao redor.

3. Função da cômoda

Empurre a cadeira de rodas sobre o toalete e pressione a chave S5 para abrir o furo. Após a excreção, o botão S6 é usado para fechar o furo.

4. Funcionamento da separação da cama e da cadeira de rodas

Etapa 1: Gire sobre o fechamento de segurança e mantenha-o sobre.

Etapa 2: Quando o fechamento de segurança está ligada, pressione a parte traseira que aumenta o botão no controlo a distância até ele até o ângulo apropriado.

Etapa 3: Gire sobre o botão de fechamento eletromagnético e a cadeira de rodas será eliminada.

Ⅸ. Aviso

1. Proibe-se restritamente obstruir e desconectar os cabos de conexão para evitar dano ao sistema de controlo.

2. Quando a bateria do controlo a distância é baixa, o motor não pode correr lisamente.

3. A altura da cadeira de rodas pode ser ajustada pelos rodízios (a altura pode ser ajustada de modo que a cadeira de rodas esteja substancialmente paralela à cama).

4. Quando a cadeira de rodas é introduzida na cama, o braço da cadeira de rodas deve ser removido.

Ⅹ. Manutenção

1. Quando o produto não estiver no uso, para ser certo desligar o poder.

2. Mantenha o produto seco e ventilado.

3. Regularmente verificação as peças da porca, do pino de dobradiça e do trilho lateral em cada parte para impedir afrouxar.

4. O quadro é feito do aço laminado e através do revestimento do pó. Não risque a superfície com materiais duros. Não use solventes corrosivos da ácido-base limpando. Detergente neutro do uso a limpar.

Ⅺ. serviço da Após-venda

1. 5 anos de garantia livre para o quadro da cama, manutenção de vida.

2. garantia livre para o motor, manutenção de vida de 1 ano.

3. garantia livre de 1 ano para a cabeceira, amortecedor do rolo, rodízios, trilho lateral, manutenção da vida.

Nenhuma observação você se há alguns melhoria técnica e ajuste estrutural local.
